說到LED異形屏，相信很多小伙伴在大街小巷見過它。LED異形屏也就是不同形狀的LED顯示屏，和普通LED顯示屏相比，它的視覺展現效果更強，可視距離更遠，而且響應速度也超乎普通LED顯示屏。

但是話又說回來，LED異形屏在實際應用中還是有很多細節需要注意的。這期小編總結了關于異形屏同步異形方案及配單事項，大家一起來看看吧。

喇叭屏方案

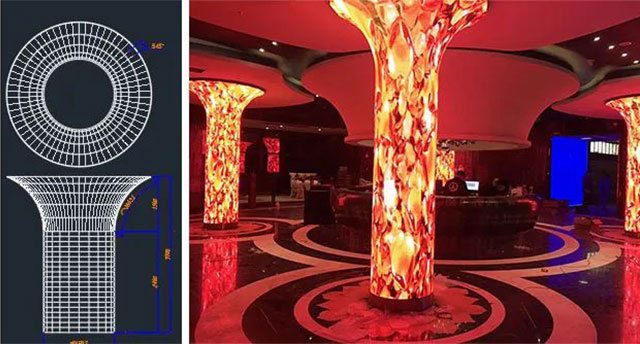

案例喇叭形狀的屏幕：

1、此類屏幕一般頂部或者底部由梯形模組組成，中間區域為常規模組

2、計算接收卡與發送卡網口時，常規模組與梯形模組需要單獨計算（兩者處理方式不一樣）

3、由于此方案采用打散處理方式，對模組進行像素處理，因此采用FPGA接收卡L712/L716（處理前帶載不要超過256x384）綠色框表示接收卡帶載

喇叭形狀屏幕如何計算接收卡？

接收卡：

1、喇叭形狀屏幕需要對屏幕進行展開計算

2、確認屏幕模組組成，由常規模組和異形梯形模組構成，兩種模組需要分開計算接收卡

3、由于此方案采用打散處理方式，對模組進行像素處理，因此采用FPGA接收卡（帶載按256x384點）綠色框表示接收卡帶載

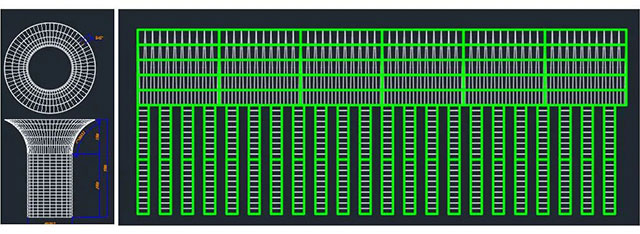

屏幕展開圖-接收卡布局

喇叭形狀屏幕如何計算發送卡？

發送卡：

1、喇叭形狀屏幕需要對屏幕進行展開計算

2、屏幕由常規模組和異形梯形模組構成，兩種模組需要分開計算發送卡網口（兩款模組處理方式不一樣）

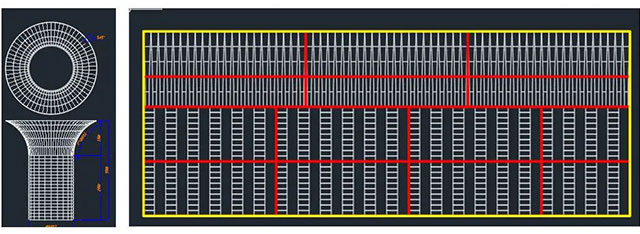

屏幕展開圖-接收卡布局

喇叭屏成功案例

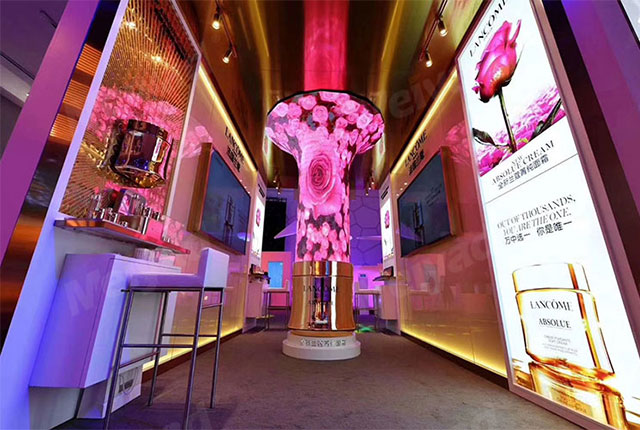

北京蘭蔻-喇叭樹屏
